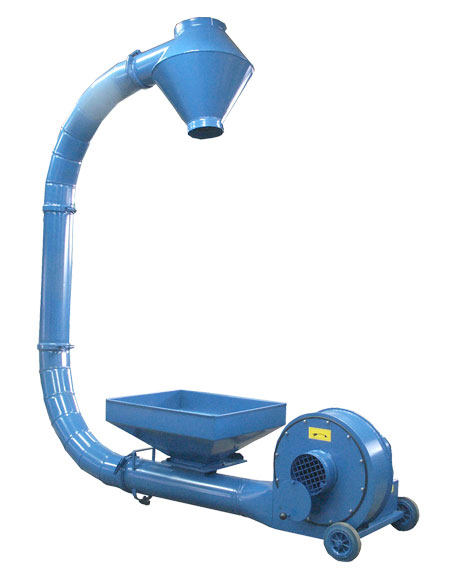

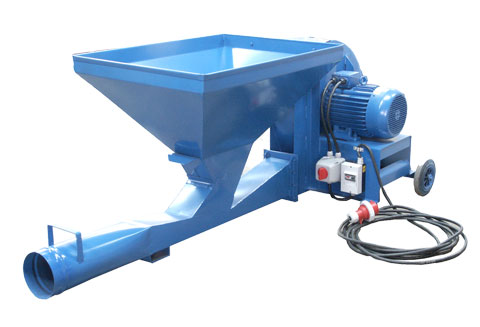

Przenośnik pneumatyczny do ziarna STANDARD (śr. rurociągu 180 mm)
Przenośnik pneumatyczny do ziarna STANDARD (śr. rurociągu 180 mm).
Przenośnik ten jest produkowany w dwóch odmianach:
- T368/1 - o mocy silnika 5,5 KW
- T368/2 - o mocy silnika 7,5 KW
Przenośnik pneumatyczny do ziarna STANDARD (śr. rurociągu 180 mm).
Wydajność:
Próbę wydajności wykonano przy użyciu rurociągu o długości ok. 10 m, w którym zastosowano 2 łuki oraz cyklon.
Różnica poziomów ~5 m
wilgotność ziarna ~15%.
T368/1: 5 - 5,5 t/h
T368/2: 5,5 - 6,5 t/h

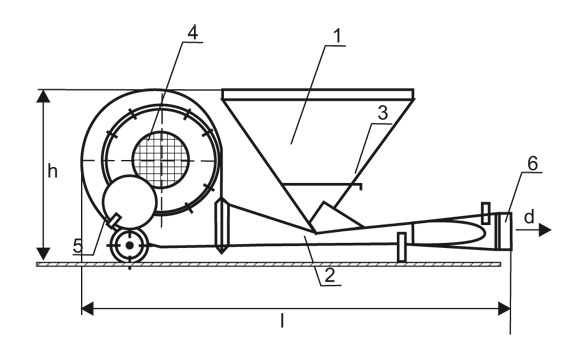

Budowa:
- kosz zasypowy
- inżektor
- zasuwa
- wlot powietrza osłonięty siatką
- pokrywa wlotu powietrza (zamknięta w czasie rozruchu i całkowicie otwarta podczas pracy)
- wylot powietrza
Dane techniczne
| Dane techniczne przenośników pneumatycznych |
| odmiana: |
T 368/1 |
T 368/2 |
| średnica wylotowa (d): |
180 mm |
180 mm |
| szerokość: |
940 mm |
940 mm |
| wysokość (h): |
830 mm |
830 mm |
| długość (l): |
2250 mm |
2250 mm |
| moc silnika: |
5,5 KW |
7,5 KW |

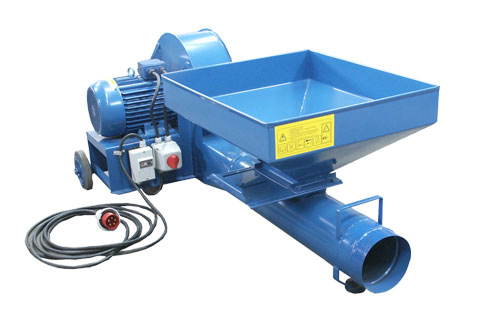

Przenośnik pneumatyczny do ziarna SERIA A (śr. rurociągu 210 mm)
Przenośnik pneumatyczny do ziarna SERIA A (śr. rurociągu 210 mm)
Przenośnik ten jest produkowany w trzech odmianach:
- T368/1A - o mocy silnika 5,5 KW
- T368/2A - o mocy silnika 7,5 KW
- T368/3A - o mocy silnika 11 KW
Przenośnik pneumatyczny do ziarna SERIA A (śr. rurociągu 210 mm)
Wydajność:
Próbę wydajności wykonano przy użyciu rurociągu o długości ok. 12 m, w którym zastosowano 2 łuki oraz cyklon.
Różnica poziomów: ~6 m
wilgotność ziarna: ~15%
T368/1A: 6 - 6,5 t/h
T368/2A: 7 - 8 t/h
T368/3A: 8 - 9,5 t/h

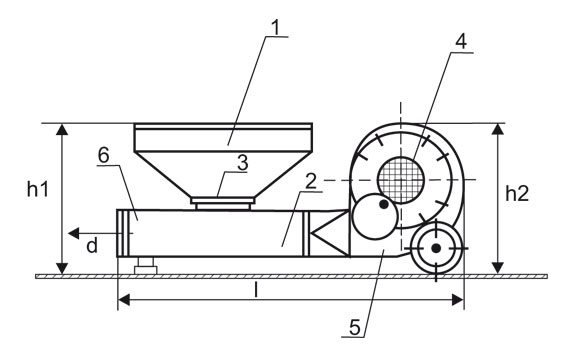

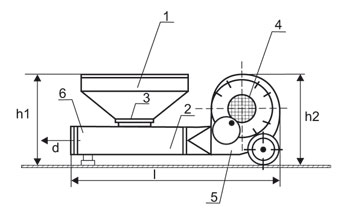

Budowa:
- kosz zasypowy
- inżektor
- zasuwa
- wlot powietrza osłonięty siatką
- pokrywa wlotu powietrza (zamknięta w czasie rozruchu i całkowiecie otwarta podczas pracy)
- wylot powietrza
Dane techniczne
| Dane techniczne przenośników pneumatycznych |
| odmiana: |
T 368/1A |
T 368/2A |
T 368/3A |
| średnica wylotowa (d): |
210 mm |
210 mm |
210 mm |
| szerokość: |
940 mm |
940 mm |
1040 mm |
| wysokość (h1): |
700 mm |
700 mm |
700 mm |
| wysokość (h2): |
700 mm |
730 mm |
780 mm |
| długość (l): |
1160 mm |
1700 mm |
1760 mm |
| moc silnika: |
5,5 KW |
7,5 KW |
11 KW |
|
